IP20 Panik Işık Balast Acil Ballast Interter Acil Işık Kütesi LED Acil Sürücü Üçlü Işık Alt Işık Tavan Işığı

Ürün Açıklaması

IP20 Panik Işık Balastı Acil Durum Balastı İnverter Acil Durum Işık Kiti LED Acil Durum Sürücüsü Triproof Işık Aşağı Işık Tavan Işığı için

Ürün açıklaması

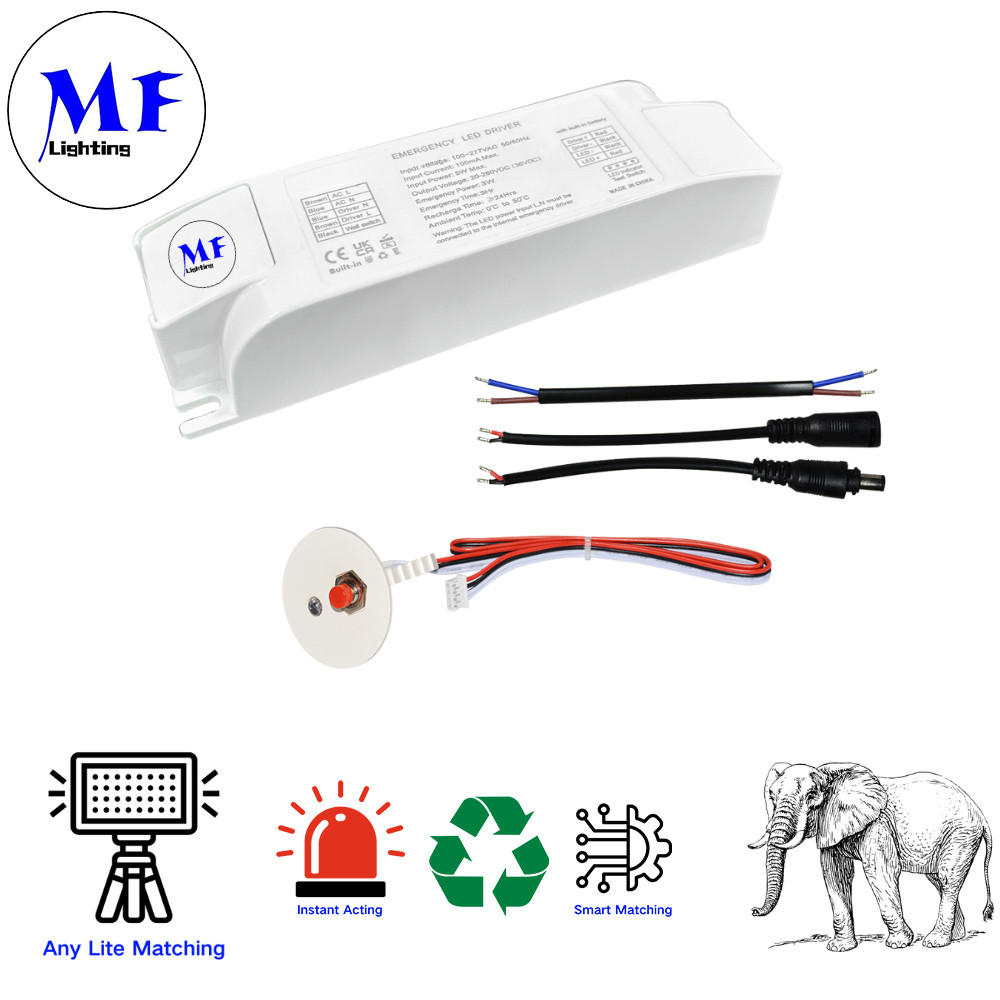

MF-188X LED Acil Durum Sürücüsü, sıfır bekleme akımı ile 3W/3H acil durum gücü sağlayan kompakt (115×85×28mm) bir Li-FePO4 uyumlu çözümdür. Çoklu koruma (aşırı şarj/deşarj/kısa devre) özelliği ile LED göstergeler aracılığıyla görsel teşhis sunar ve manuel testin yanı sıra otomatik 180 günlük kendi kendine test döngülerini destekler. IP20 sınıfı ünite 75°C'ye kadar çalışır, IEC/EN standartlarını karşılar ve 6 aylık bakım şarjları ile 24 saatlik ilk şarj gerektirir. 3 yıllık garanti ile desteklenen bu enerji verimli sürücü (<5W giriş), 4000mAh pil kapasitesi ve sağlam 3000V elektrik dayanım koruması ile güvenilir acil durum aydınlatması sağlar.

Akıllı Koruma:
Aşırı şarj/deşarj, aşırı yük ve kısa devre korumaları
Sıfır Bekleme Tüketimi:
Kapalıyken 0μA statik akım
Gelişmiş Teşhis:
Şarj (yeşil), arızalar (kırmızı yanıp sönme) ve acil durum durumu için LED göstergeler
Esnek Test:
Manuel acil durum simülasyonu (10s), otomatik yarı yıllık kendi kendine test (180 günlük döngü)
Sağlam Tasarım:
IP20 sınıfı, 75°C tolerans, IEC/EN standartlarına uygun
Kullanım:
24 saatlik ilk şarj, 6 aylık depolama şarjı ve >1 dakikalık test süresi gerektirir. 3 yıl garanti.

Özellikler

kendi kendine algılama
sabit güç acil durum çıkışı
Harici LED sürücülü LED armatürler için uygundur
Harici pil, Li-ion/Li-FePO4/Ni-CD
Çoklu koruma fonksiyonu ile;
pil aşırı şarj koruması;
pil aşırı deşarj koruması;
çıkış aşırı yük koruması;
kısa devre koruması.
Aksesuar test anahtarı ve LED göstergesi
Güç kapalı durumunda, pile bağlandığında, pil terminalindeki statik akım 0uA'dır

Özellikler:

​

Giriş voltajı	220-240Vac, 50/60Hz
Giriş akımı	0.003A Maks. @230Vac
Giriş gücü	<5.0W
Güç faktörü	≥0.5 @230 Vac
Pil şarjı	350mA Maks.
Pil şarj süresi	≤24Max
Acil durum çıkış voltajı	DC25-185VMax.200VDC
Acil durum gücü	3W
Acil durum süresi	3H
Pil	Li-FePO4/26650/4000mAh-3.2V
Depolama Sıcaklığı	-20-40ºC
Elektrik Dayanımı	3000Vac, 5mA (girişten çıkışa)
IP Derecesi	IP 20
Maksimum kabuk sıcaklığı	75ºC
Garanti	3 Yıl
İlgili standart	IEC 61347-2-7 / IEC 61347-1 / EN55015

​

Kablolama Şeması

• AC Girişi: 220-240V güç kaynağı için Kahverengi (Hat) ve Mavi (Nötr) kablolar

• LED Bağlantısı: LED çıkışı için Kırmızı (pozitif) ve Siyah (negatif) terminaller

• Pil: Li-FePO4 pil bağlantısı için özel şarj kabloları (renk belirtilmemiş)

• Anahtar Kontrolü: Duvar anahtarı entegrasyonu içerir

• Kablo Özellikleri: 7-8mm sıyırma uzunluğuna sahip 0.5-1.5mm² kablolar kullanır

Ölçü

​LED ve test düğmesi durumu

LED GÖSTERGESİ
Yeşil solunum deseni: şarj modu
Yeşil sabit: pil tamamen şarj oldu
Kırmızı yanıp sönüyor: aşağıdaki gibi arıza
Saniyede bir kez kırmızı yanıp sönüyor: Pil bağlı değil
Pil arızalı
Saniyede dört kez kırmızı yanıp sönüyor: Acil durum modunda yük arızası, açık devre/kısa devre
TEST DÜĞMESİ
1: 0S 2: Simüle edilmiş acil durumlarda, çıkmak ve normal şarj durumuna dönmek için bir kez kısa basın
3: 0S ÜÇ AYLIK KENDİ KENDİNE TEST
acil durum sürücüsü çalışırken, her 180 günde±1 gün otomatik olarak acil durum durumuna girer, pil deşarj olana kadar acil durum süresi, ardından açma durumuna geri döner.

​Kurulum Talimatları

1: İlk kez kullanılıyorsa veya aşırı deşarj olduktan sonra normal çalışma durumuna girmiyorsa, acil durum güç kaynağını etkinleştirmek ve 24 saat şarj etmek için ana gücü bağlamak gerekir. Lütfen sağlanan orijinal acil durum pilini kullanın
2: Kurulum ve kullanım sırasında lütfen ısı kaynaklarından uzak tutun ve yalnızca
belirli bir çalışma sıcaklığı aralığında kullanın.
3: Serin ve kuru bir ortamda saklanmalıdır.
4: Uzun süreli depolamadan sonra, gerektiğinde en az 6 ayda bir şarj edin.
5: Acil durum sürücüsü testi 1 dakikadan uzun olmalıdır, test düğmesine sık sık basmayın.
​Uygulama

Uygulama:

okul, hastane, metro, tren istasyonu, alışveriş merkezi, süpermarket, havaalanı, ofis, fabrika, otel, bodrum, otopark, kamuya açık yer
