IP40 15W LED Acil Durum Batarya Paketi Panik Işığı Balast LED Acil Durum Sürücüsü Gömme Işık Tavan Işığı İçin

Ürün Açıklaması

IP40 15W Panik Işık Balast UL Listed LED Çatı Işığı Acil Durum Sürücüsü

Ürün tanımı

Açıklama

MF-EM-xxW-170 LED Acil Durum Sürücüsü, AC güç kesintileri sırasında aydınlatmayı sürdürmek için tasarlanmış güvenilir ve çok yönlü bir yedek güç çözümüdür. UL924 ve CSA C22.2 NO.141 standartlarına uygun,Durgun 170V DC çıkışı ile 15W'den 40W'a kadar acil güç sağlar, uzun ömürlü Li-ion bataryaları ile çalıştırılır ve 90 dakika çalıştırma süresi sağlar.Sistemin güvenilirliğini sağlamak için otomatik 30 saniyelik aylık testler ve tam yıllık boşaltma testleri yapmak0-10V karartma, TRIAC karartıcıları ve sensör tabanlı (DC12V / AC120V) işletim de dahil olmak üzere birden fazla kontrol seçeneğini destekler.Geniş bir giriş voltaj aralığı ile (100-347V AC), aşırı sıcaklık koruması ve 5 yıllık garanti, dayanıklılık ve güvenlik için inşa edilmiştir.acil aydınlatmanın gerekli olduğu konut uygulamaları.

Avantajı:

Yönetmelik Uygunluğu
ABD/Kanada için UL924 ve CSA C22.2 NO.141 sertifikalı, acil aydınlatma uygulamalarında güvenlik ve güvenilirliği sağlar.
Geniş Güç aralığı
Ticari / konut kullanımı için çeşitli aydınlatma yüklerini destekleyen 170V DC ile 15W-40W acil çıkış sunar.
Kendinizi Akıllıca Test Edin
Otomatik olarak 30 saniyelik aylık ve tam yıllık boşaltma testleri gerçekleştirir. Sistem veya pil sorunlarını proaktif olarak tespit eder.
Çoklu Kontrol Uygunluğu
Esnek aydınlatma entegrasyonu için 0-10V dimmerleri, TRIAC dimmerleri ve DC12V / AC120V sensörleri ile çalışır.
Güçlü Pil Yedekleme
Li-ion piller, 90 dakikalık bir çalışma süresi ve 24 saatlik şarj ile birlikte güvenlik için aşırı sıcaklık koruması sağlar.
Kompakt ve dayanıklı
Yer tasarrufu tasarımı (12.01"×2.36"×1.57") 5 yıllık garanti ile, sert koşullarda uzun süreli performans için inşa edilmiştir.

Özellikleri
UL ABD ve Kanada için listelenmiş
UL924'e göre listelenmiş ve CSA C22.2 NO.141'e göre test edilmiş saha veya fabrika kuruluşu
Yüksek voltaj çıkışı
Düşük enerji tüketimi CEC uyumluluğu
Sabit çıkış gücü
Kendini test etmek
Batarya:aşırı sıcaklık koruması

Özellikler

- Hayır.

Giriş Voltajı	100~347Vac,50/60Hz
Girdi akımı	200 mmamax.
Girdi Gücü Rating	En fazla 12W.
Çıkış Voltajı	170Vdc
Acil durum gücü	15W
Şarj süresi	24 saat
Serbest bırakma süresi	90 dakika.
Akü	Li-ion 2500mAh-14.8V
Garanti	5 yıl
Çevre sıcaklığı	32~122 F ((0....+50 oC)
Ağırlık	3.66 lbs ((1.4kg)
IP derecesi	IP40

- Hayır.- Hayır.

Operasyon ((İLKELER STATUSU)	Yorumlar
Katı Kırmızı ON	Sistem OK/AC OK
Parlayan kırmızı (1s açık, 1s kapalı, bisiklet)	Yedek mikro invertör çalışıyorAcil durum hali
Parlayan Kırmızı (0.5s açık, 0.5s kapalı, bisiklet)	Batarya tespit edilmedi, kontrol edin.bağlantı

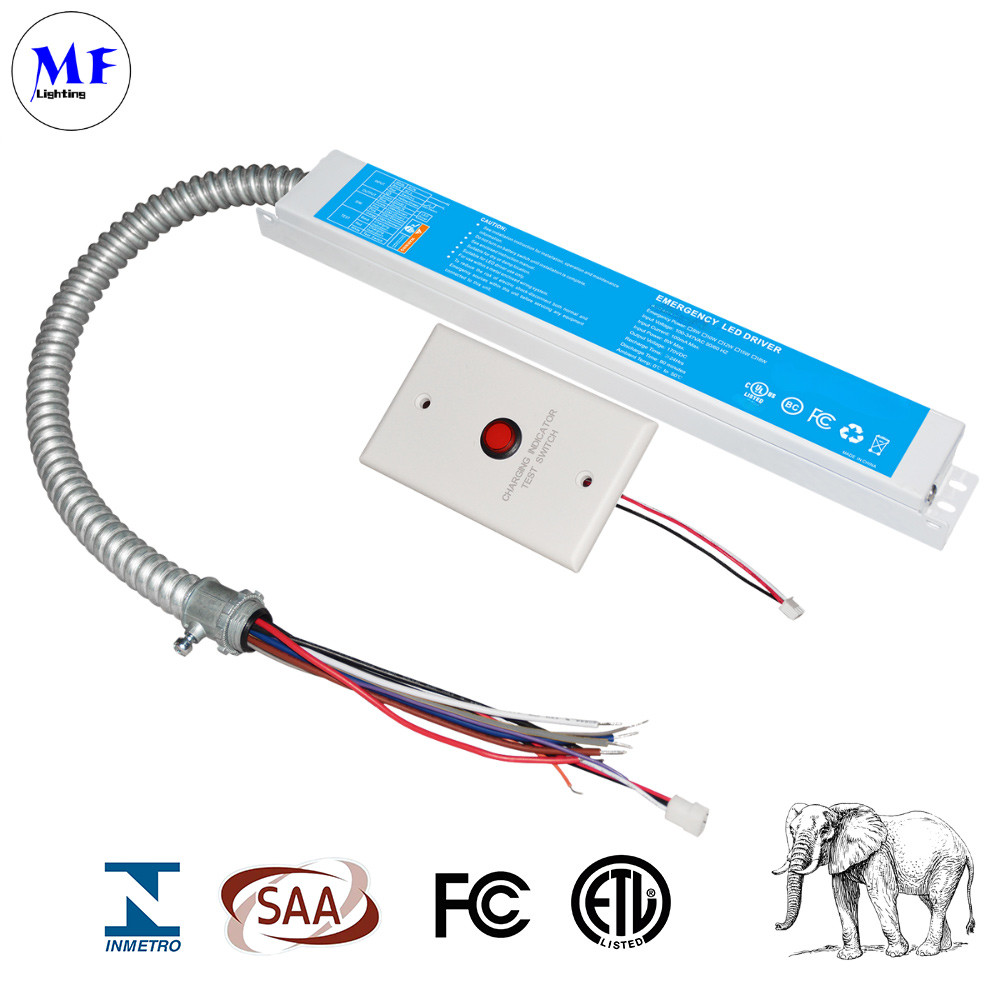

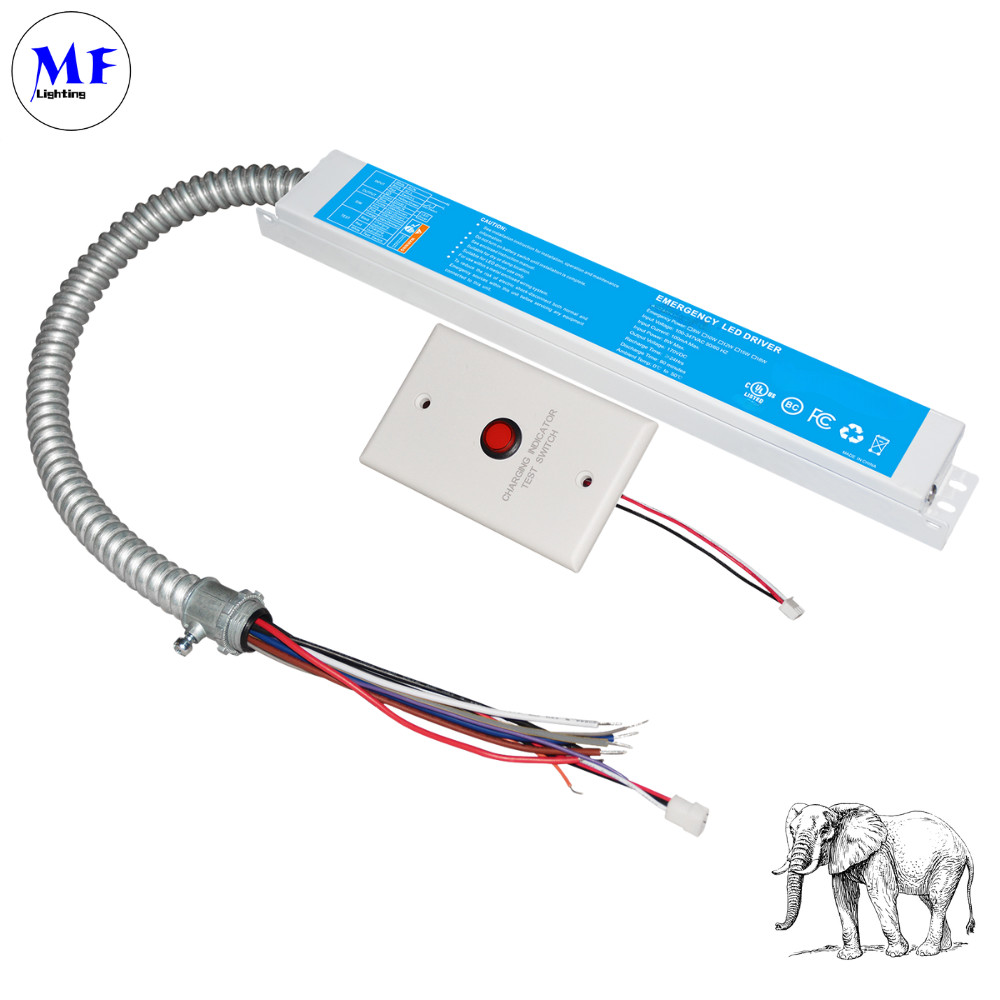

Test düğmesi
0S
0S

- Hayır.

Farklı boyutlar

- Hayır.

Model numarası.	Çıkış Voltaj	Acil durum Güç	Akü Türü
MF-EM-15W-170	170Vdc	15W	Li-ion 2500mAh-14.8V
MF-EM-25W-170		25W	Li-ion 4400mAh-14.8V
MF-EM-30W-170		30W	Li-ion 5200mAh-14.8V
MF-EM-40W-170		40W	Li-ion 5000mAh-18.5V

- Hayır.

- Hayır.Kendinizi Test Edin
Ayda bir kez 30 saniyelik bir boşaltma testi ve yılda bir kez bir boşaltma testi yapacak bir kontrol / izleme devresine sahiptir.Birim bir AC güç arızasını simüle eder ve otomatik olarak acil durum moduna geçer.. Rutin test sırasında ünite LED yükü, pil voltajı ve acil durum süresi çalışmasını izleyecek, eğer birim herhangi bir sorun tespit, gösterge hızlı bir şekilde yanıp sönecek

Kablolama şeması

Temel AC bağlantısı
Acil durum sürücüsüne doğrudan AC güç girişi (100-347V) için temel kablo gösterir
Uygun topraklama ile nötr (AC-N) ve hat (AC-L) bağlantıları içerir.
0-10V Dimmer Sistemi Entegrasyonu
0-10V ayarlanabilir LED sürücülerle bağlantıyı gösterir.
Gizli + (mor) ve gizli- (pembe) kontrol hatları için kablolama ayrıntıları
Karanlık kontrolünü etkinleştirirken acil durum işlevselliğini korur
TRIAC Dimmer Uyumluluğu
Faz kesimi (TRIAC) karartma sistemleri için kablolama gösterir.
Düşük sıcak (siyah), yük (kırmızı) ve nötr (beyaz) tellerin doğru bağlantısını gösterir
Gürültü azaltımı için topraklama gereksinimlerini içerir.
Duvar anahtarı kontrol ayarları
Basit bir açma / kapatma kontrol kablolama yapılandırması sağlar
Acil operasyon yeteneğini korur.
Güvenilir çalışma için uygun anahtar bacak kablo gösterir
DC12V sensör entegrasyonu
Ayrıntılar Düşük voltajlı sensör bağlantısı (12V DC)
Sensör güç kablolama ve karartma kontrol arayüzünü gösterir
Acil durum aydınlatma fonksiyonunun bakımını gösterir
AC120V sensör uygulaması
Hat gerilim sensörü kurulumunu kapsar.
Doğru sensör yükü kablolama gösterir
Acil operasyon devre koruması içerir.

Ölçüm

Uygulama

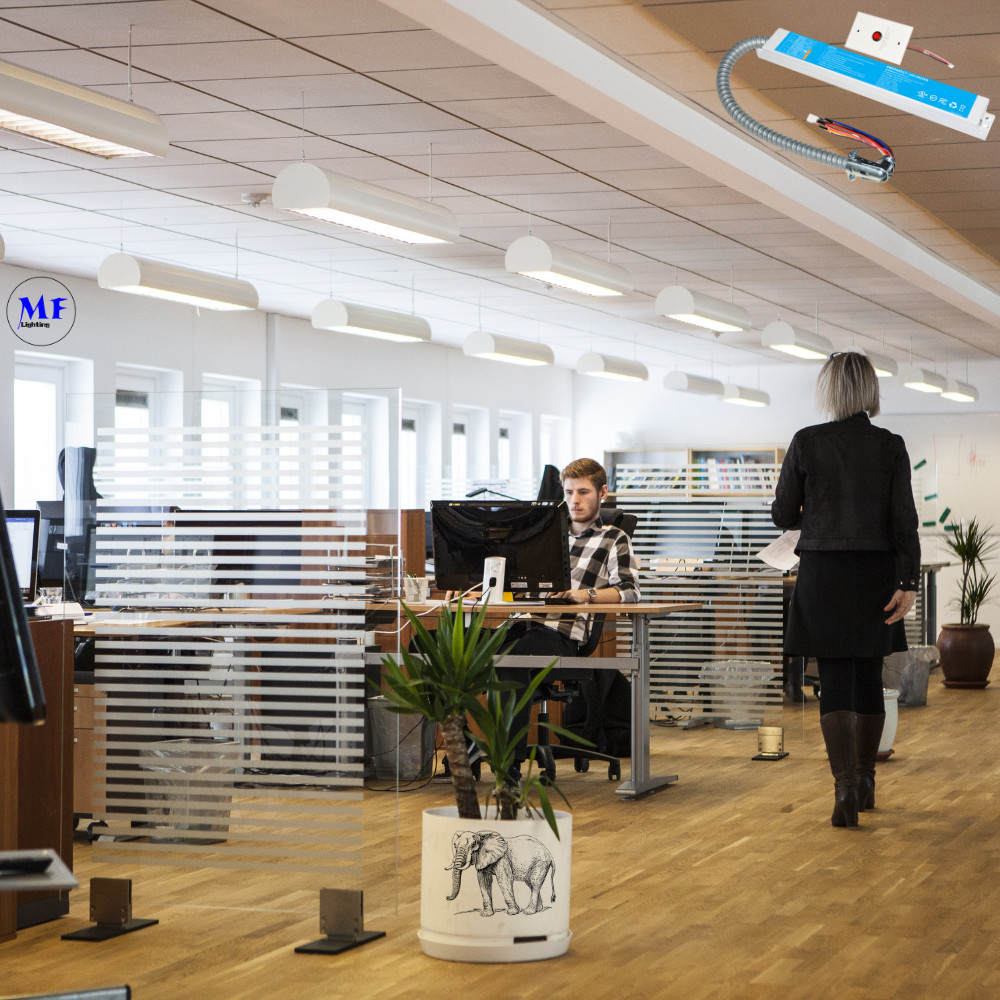

1Ticari ve Ofis Binaları
Senaryo: Koridorlarda, merdivenlerde ve çıkışlarda acil durum ışıkları.
Yapılandırma: Tipik olarak basit açma / kapatma kontrolü için Şekil 2 (Duvar Değiştiricisi) veya Şekil 4 (Dökünmez Duvar Değiştiricisi) kullanılır.
Neden? Elektrik kesintileri sırasında aydınlatmayı korurken güvenlik düzenlemelerine (UL924) uymayı sağlar.
2. Perakende Mağazaları & Showrooms
Senaryo: Düzenlenebilir ortam için sönülebilir LED aydınlatma.
Yapılandırma: Pürüzsüz bir karartma kontrolü için Şekil 1 (0-10V Dimmer) veya Şekil 5 (DC12V Sensör) kullanılır.
Acil aydınlatma işlevini sağlayarak parlaklık ayarlamasına izin verir.
3Tiyatrolar, Oteller ve Restoranlar
Senaryo: acil destekle birlikte ruh hali aydınlatması.
Yapılandırma: Faz kesimi karartma uyumluluğu için Şekil 3 (TRIAC Dimmer) kullanır.
Acil güç yedekleme sağlarken geleneksel duvar dimmerlerini destekler.
4Endüstriyel ve Depo Tesisleri
Senaryo: Acil durum işletilmesi ile yüksek bölme aydınlatması.
Yapılandırma: Hareket etkinleştirilen aydınlatma için Şekil 6'yı (AC120V Sensör) kullanır.
Güvenlik gereksinimlerini karşılarken sensör kontrolü ile enerji verimliliğini arttırır.
5Konut ve Akıllı Evler
Senaryo: Koridorlarda veya kritik alanlarda acil durum aydınlatması.
Yapılandırma: Otomasyon için Şekil 2 (Duvar Değiştiricisi) veya Şekil 5 (DC12V Sensör) kullanır.
Güvenliği sağlayarak ev aydınlatma sistemleriyle sorunsuz bir entegrasyon sağlar.
