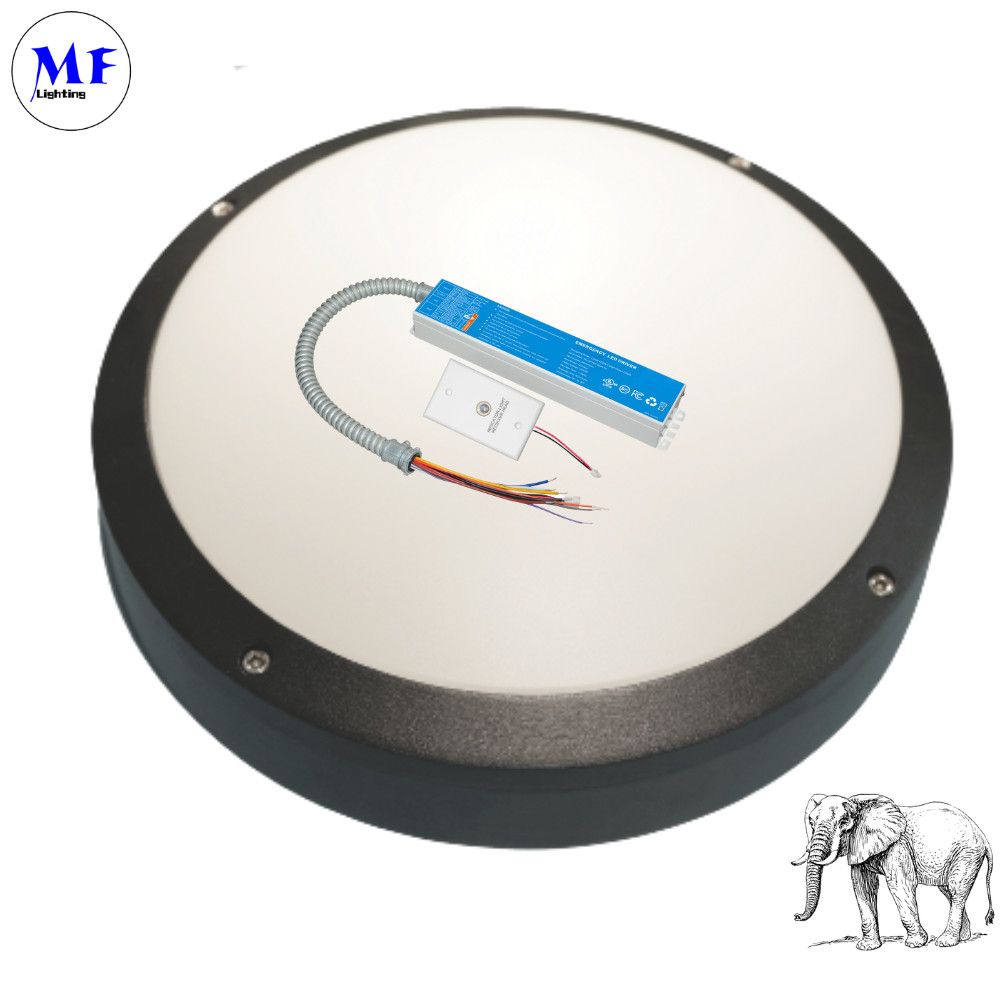

IP40 15W Panik Işığı Balastı UL Listeli LED Acil Durum Sürücüsü Tavan Lambası İçin

Ürün Açıklaması

 IP40 15W Panik Işığı Balastı UL Listeli Tavan Işığı için LED Acil Durum Sürücüsü

ürün açıklaması

Açıklama

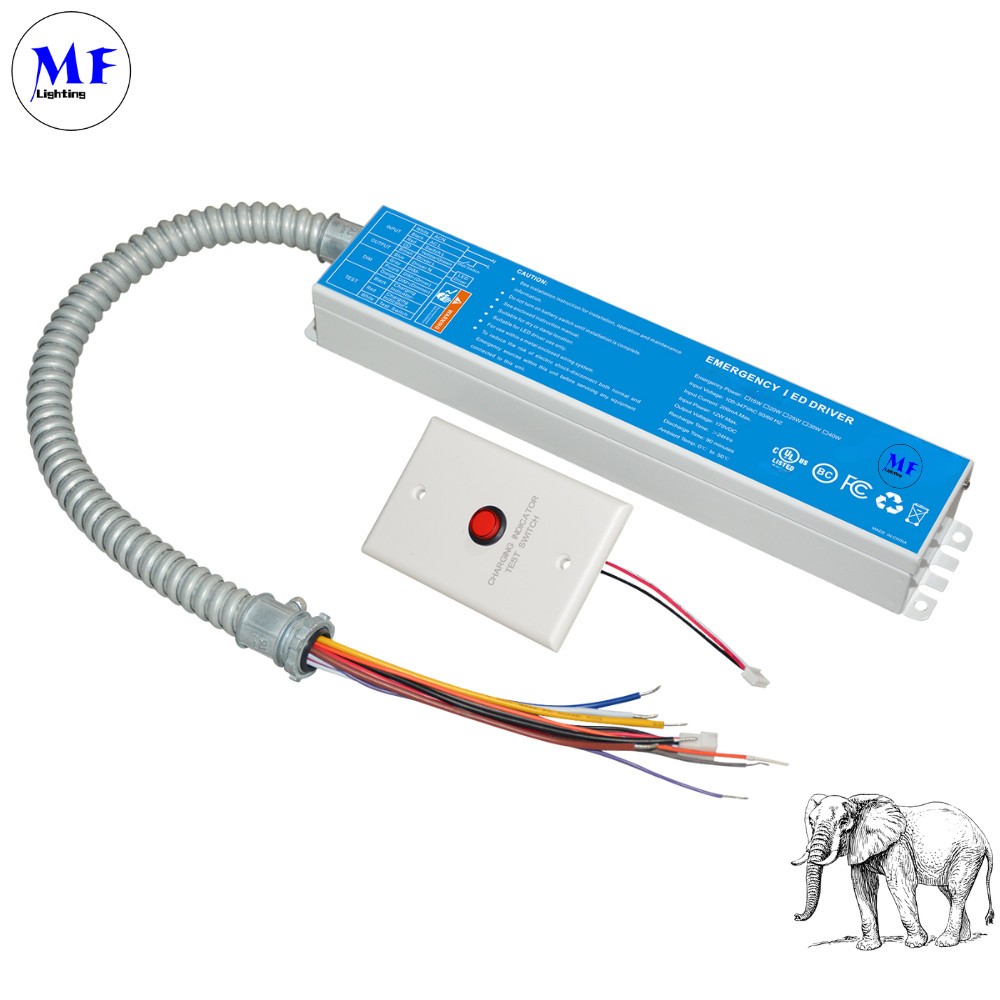

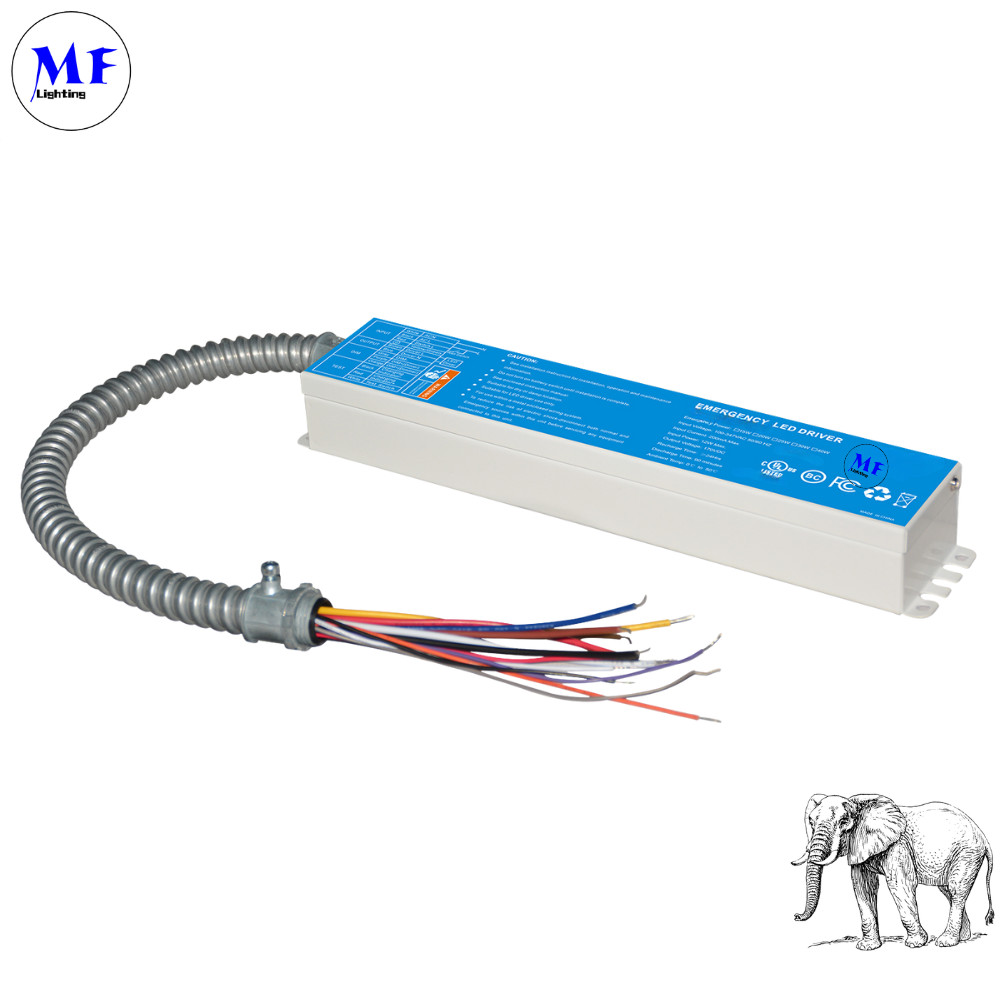

MF-EM-xxW-170 LED Acil Durum Sürücüsü, AC elektrik kesintileri sırasında aydınlatmayı korumak için tasarlanmış güvenilir ve çok yönlü bir yedek güç çözümüdür. UL924 ve CSA C22.2 NO.141 standartlarına uygun olup, 90 dakika çalışma süresi sağlayan uzun ömürlü Li-ion pillerle çalışan, 15W'tan 40W'a kadar değişen acil durum gücü ve kararlı bir 170V DC çıkışı sağlar. Sürücü, sistem güvenilirliğini sağlamak için otomatik 30 saniyelik aylık testler ve tam yıllık deşarj testleri gerçekleştiren bir kendi kendine test işlevine sahiptir. Çeşitli aydınlatma kurulumları için uyarlanabilir hale getiren 0-10V karartma, TRIAC dimmerler ve sensör tabanlı (DC12V/AC120V) çalışma dahil olmak üzere çoklu kontrol seçeneklerini destekler. Geniş bir giriş voltaj aralığı (100-347V AC), aşırı sıcaklık koruması ve 5 yıllık garanti ile dayanıklılık ve güvenlik için üretilmiştir. Kompakt tasarım (12,01" × 2,36" × 1,57") ile acil aydınlatmanın gerekli olduğu ticari, endüstriyel ve konut uygulamaları için idealdir.


Avantaj:

Yasal Uygunluk
ABD/Kanada için UL924 & CSA C22.2 NO.141 sertifikalıdır ve acil aydınlatma uygulamalarında güvenlik ve güvenilirlik sağlar.
Geniş Güç Aralığı
Ticari/konut kullanımı için çeşitli aydınlatma yüklerini destekleyen 170V DC ile 15W-40W acil durum çıkışı sunar.
Akıllı Kendi Kendini Test Etme
Aylık 30 saniyelik ve tam yıllık deşarj testlerini otomatik olarak gerçekleştirir, sistem veya pil sorunlarını proaktif olarak tespit eder.
Çoklu Kontrol Uyumluluğu
Esnek aydınlatma entegrasyonu için 0-10V dimmerler, TRIAC dimmerler ve DC12V/AC120V sensörlerle çalışır.
Sağlam Pil Yedeklemesi
Li-ion piller, güvenlik için aşırı sıcaklık korumasının yanı sıra 24 saatlik şarj ile 90 dakikalık çalışma süresi sağlar.
Kompakt ve Dayanıklı
Zorlu koşullarda uzun süreli performans için üretilmiş, yerden tasarruf sağlayan tasarım (12,01"×2,36"×1,57") ve 5 yıl garanti.

Özellikler
ABD ve Kanada için UL Listeli
UL924'e göre listelenmiş ve CSA C22.2 NO.141'e göre test edilmiştir Saha veya fabrika kurulumu
Yüksek voltaj çıkışı
Düşük enerji tüketimi CEC uyumluluğu
Sabit çıkış gücü
Kendi kendine test
Pil: aşırı sıcaklık koruması


özellikler

​

Giriş Voltajı	100~347Vac,50/60Hz
Giriş Akımı	200mAmax.
Giriş Güç Derecesi	12W maks.
Çıkış Voltajı	170Vdc
Acil Durum Gücü	15W
Şarj Süresi	24 Saat
Deşarj Süresi	90 dakika
Pil	Li-ion 2500mAh-14.8V
Garanti	5 Yıl
Ortam Sıcaklığı	32~122 F(0....+50 ºC)
Ağırlık	3.66 lbs(1.4kg)
IP sınıfı	IP40

​​

ÇALIŞMA (GÖSTERGE DURUMU)	Açıklamalar
Sürekli Kırmızı AÇIK	Sistem OK/AC OK
Yanıp Sönen Kırmızı (1s açık, 1s kapalı, döngü)	Yedek mikro invertör çalışıyorAcil durum modu
Yanıp Sönen Kırmızı (0,5s açık, 0,5s kapalı, döngü)	Pil algılanmadı, pil kontrol edinbağlantı
Test düğmesi
0S
0S

​

farklı boyut

​

Model No.	Çıkış                  Voltaj	Acil Durum             Güç	Pil Tipi
MF-EM-15W-170	170Vdc	15W	Li-ion 2500mAh-14.8V
MF-EM-25W-170		25W	Li-ion 4400mAh-14.8V
MF-EM-30W-170		30W	Li-ion 5200mAh-14.8V
MF-EM-40W-170		40W	Li-ion 5000mAh-18.5V

​

​Kendi Kendini Test Etme
Kontrol/izleme devresi içerir ve bu devre ayda bir kez 30 saniyelik bir deşarj testi ve yılda bir kez bir deşarj testi gerçekleştirir. Bu sırada, ünite bir AC güç kesintisini simüle eder ve otomatik olarak acil durum moduna geçer. Rutin testler sırasında, ünite LED yükünün, pil voltajının ve acil durum süresinin çalışmasını izleyecektir, ünite herhangi bir sorun tespit ederse, gösterge hızla yanıp sönecektir

Kablolama şeması

Temel AC Bağlantısı
Acil durum sürücüsüne doğrudan AC güç girişi (100-347V) için temel kablolamayı gösterir
Topraklama ile nötr (AC-N) ve hat (AC-L) bağlantılarını içerir
0-10V Dimmer Sistemi Entegrasyonu
0-10V kısılabilir LED sürücülerle bağlantıyı gösterir
Karartma+ (mor) ve karartma- (pembe) kontrol hatları için kablolama ayrıntıları
Karartma kontrolünü etkinleştirirken acil durum işlevselliğini korur
TRIAC Dimmer Uyumluluğu
Faz kesme (TRIAC) karartma sistemleri için kablolamayı gösterir
Dimmer sıcak (siyah), yük (kırmızı) ve nötr (beyaz) kablolarının doğru bağlantısını gösterir
Gürültü azaltma için topraklama gereksinimlerini içerir
Duvar Anahtarı Kontrol Kurulumu
Basit açma/kapama kontrol kablolama yapılandırması sağlar
Acil durum çalışma yeteneğini korur
Güvenilir çalışma için doğru anahtar bacağı kablolamasını gösterir
DC12V Sensör Entegrasyonu
Düşük voltajlı sensör bağlantısını (12V DC) ayrıntılı olarak açıklar
Sensör güç kablolamasını ve karartma kontrol arayüzünü gösterir
Acil durum aydınlatma işlevinin korunmasını gösterir
AC120V Sensör Uygulaması
Hat voltajlı sensör kurulumunu kapsar
Doğru sensör yük kablolamasını gösterir
Acil durum çalışma devresi korumasını içerir

Ölçü

Uygulama

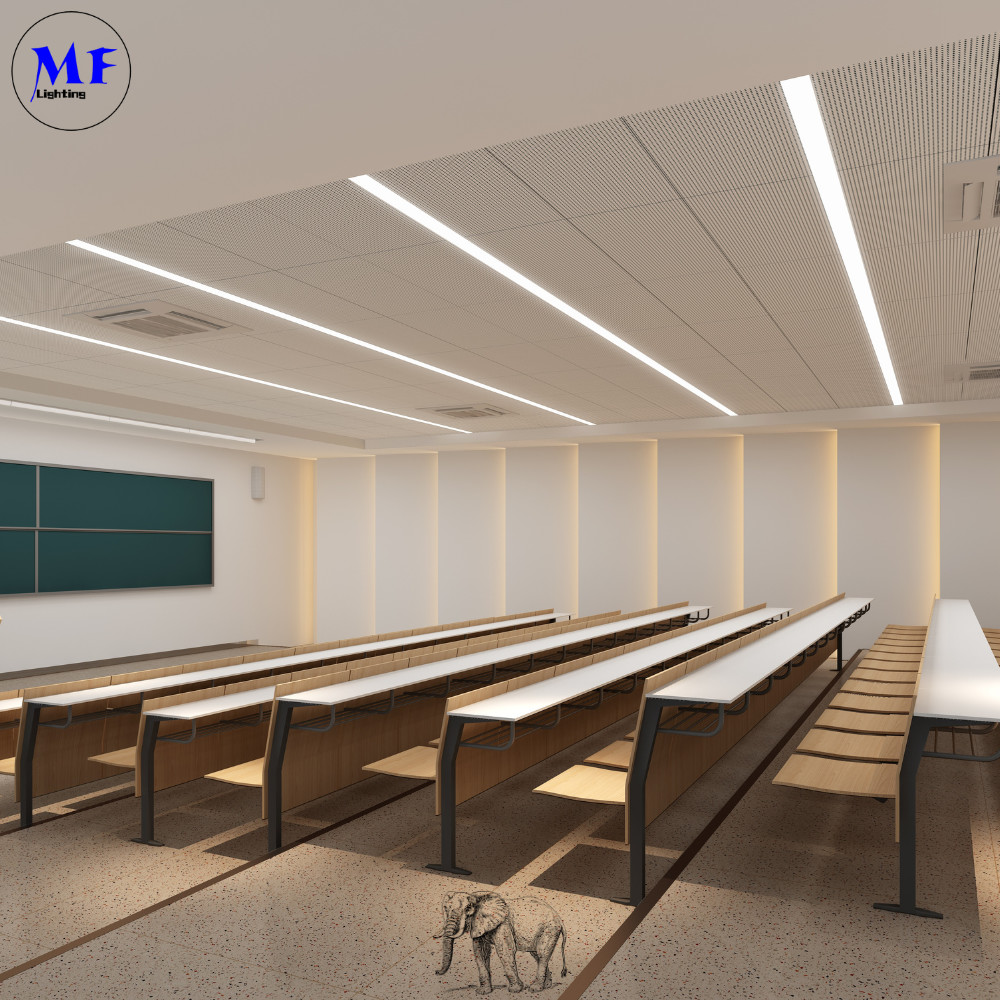

1.Ticari ve Ofis Binaları
Senaryo: Koridorlarda, merdiven boşluklarında ve çıkış işaretlerinde acil durum aydınlatması.
Yapılandırma: Genellikle basit açma/kapama kontrolü için Şema 2 (Duvar Anahtarı) veya Şema 4 (Karartılamayan Duvar Anahtarı) kullanır.
Neden? Güç kesintileri sırasında aydınlatmayı korurken güvenlik yönetmeliklerine (UL924) uygunluğu sağlar.
2. Perakende Mağazaları ve Showroomlar
Senaryo: Ayarlanabilir ortam için kısılabilir LED aydınlatma.
Yapılandırma: Yumuşak karartma kontrolü için Şema 1 (0-10V Dimmer) veya Şema 5 (DC12V Sensör) kullanır.
Neden? Acil durum aydınlatma işlevselliğini sağlarken parlaklık ayarına izin verir.
3. Tiyatrolar, Oteller ve Restoranlar
Senaryo: Acil durum yedeklemesi ile ortam aydınlatması.
Yapılandırma: Faz kesme karartma uyumluluğu için Şema 3 (TRIAC Dimmer) kullanır.
Neden? Geleneksel duvar dimmerlerini desteklerken acil durum güç yedeklemesi sağlar.
4. Endüstriyel ve Depo Tesisleri
Senaryo: Acil durum çalışması ile yüksek tavan aydınlatması.
Yapılandırma: Hareketle etkinleştirilen aydınlatma için Şema 6 (AC120V Sensör) kullanır.
Neden? Güvenlik gereksinimlerini karşılarken sensör kontrolü ile enerji verimliliğini artırır.
5. Konut ve Akıllı Evler
Senaryo: Koridorlarda veya kritik alanlarda acil durum aydınlatması.
Yapılandırma: Otomasyon için Şema 2 (Duvar Anahtarı) veya Şema 5 (DC12V Sensör) kullanır.
Neden? Güvenliği sağlarken ev aydınlatma sistemleriyle sorunsuz entegrasyon sağlar.
